특허증

• 조립식 지붕, 벽패널 내진 브래킷
• 지붕, 벽패널에서 좌우 유격이 가능한 슬라이딩 패널의 조립구조
• 지붕, 벽패널 전후좌우 슬라이딩 가능한 내진 패널의 조립구조

특징

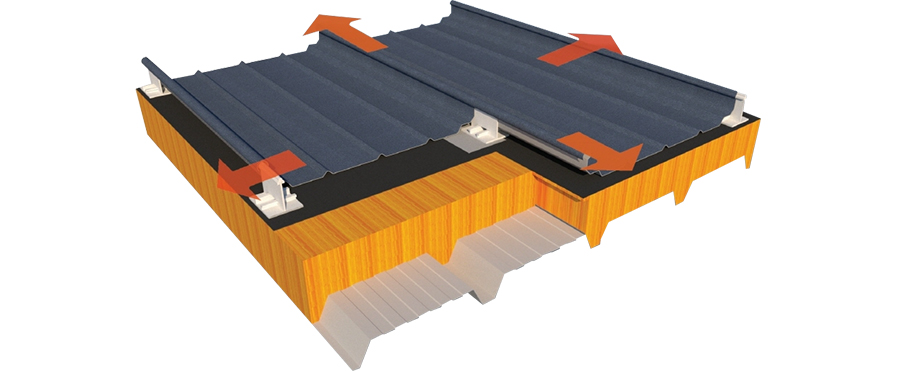

• 안전한 내진시스템 온도 변화에 의한 span 상하좌우 수축 팽창과 지진에 의한 크고 작은 모든 움직임을 흡수 어떠한 지진으로부터도 지붕을 안전하게 지켜줍니다.
• 우수한 방수시스템 외부 고정부분의 Screw작업이 없어 하부의 누수발생 위험이 없다.
• 완벽한 고정시스템 Slicing 부재와 Purin이 하나의 구조제로 연결 지붕 전체가 하나로 일체화된 System이며, Expansion, Contraction에 대응을 한다.
• 탁월한 내구성 지탱 길이가 길고 풍압 저항력이 크며 수축 및 팽창에 유연하게 대처 가능하다 (알루미늄 판재에 한정됨)
• 간편한 시공성 최대 150m(현장 생산시) 이상 가능하여 연속판으로 시공하며, 중간에 구멍을 뚫거나 겹치지 않고 시공이 가능하다.
• 편리한 유지보수 전후진이 가능한 자동 Zipping 기계로 부분별 보수가 용이하며 유지보수 비용의 절감이 가능하며 신속하게 처리한다.
• 자유로운 곡면 연출 당사만의 최신설비 보유로 곡면 연출이 가능하다.

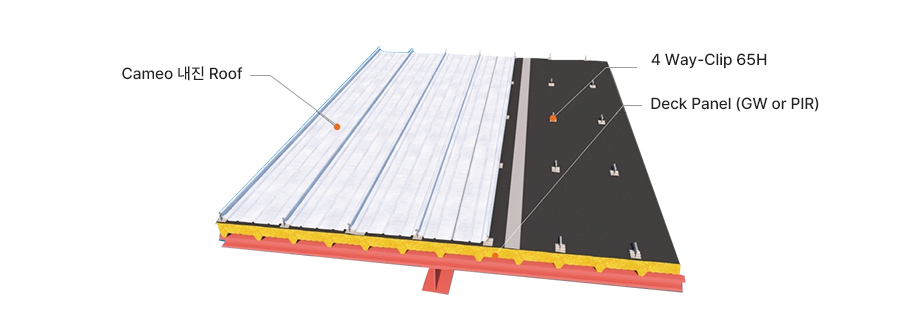

일체형(Deck Panel System)

시공방법

• 1PURLIN 설치
• 2DECK PANEL 설치
• 3방수시트 설치(패널 이음부)
• 44방향 SLIDING BAR 설치
• 5ROOF 설치
• 6설치 완료

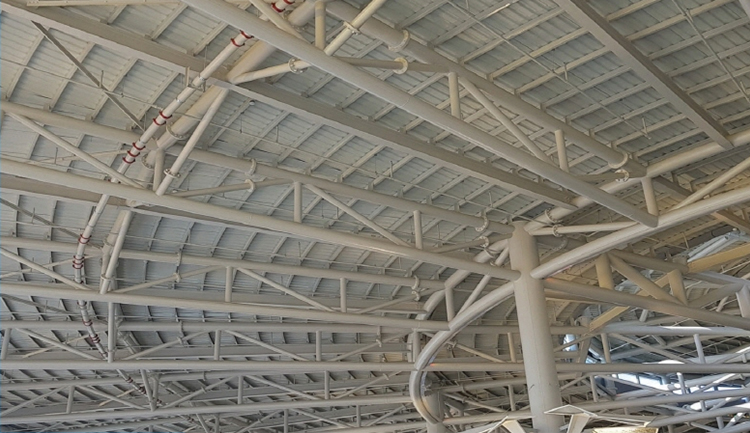

시공사례

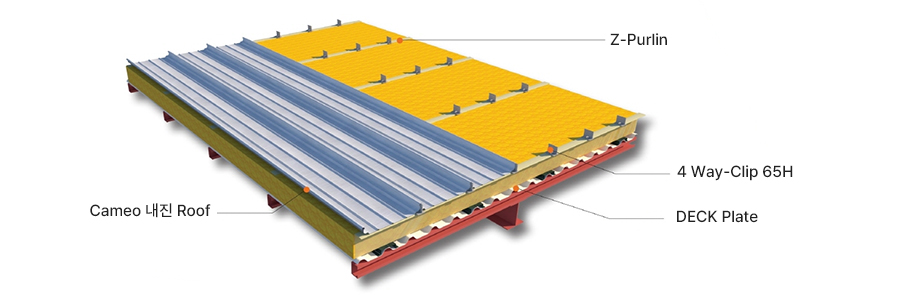

분리형(Deck Plate System)

시공방법

• 1PURLIN
• 2DECK PANEL 설치
• 3Z-PURLIN 설치
• 4단열재 충진(글라스울 or 우레탄 보드)
• 54방향 SLIDING BAR 설치
• 6ROOF 설치

시공사례

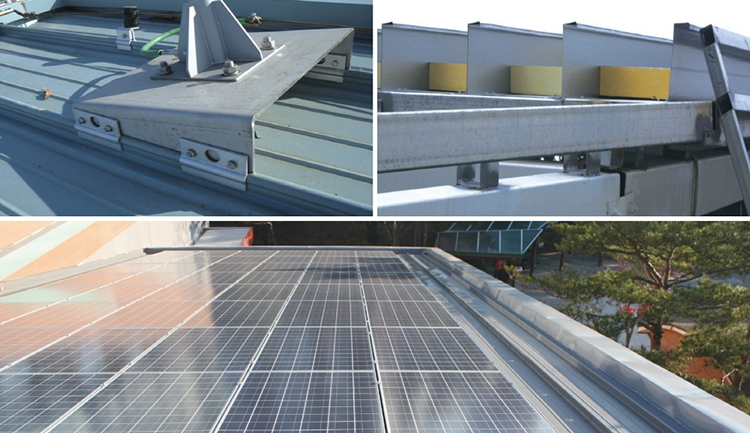

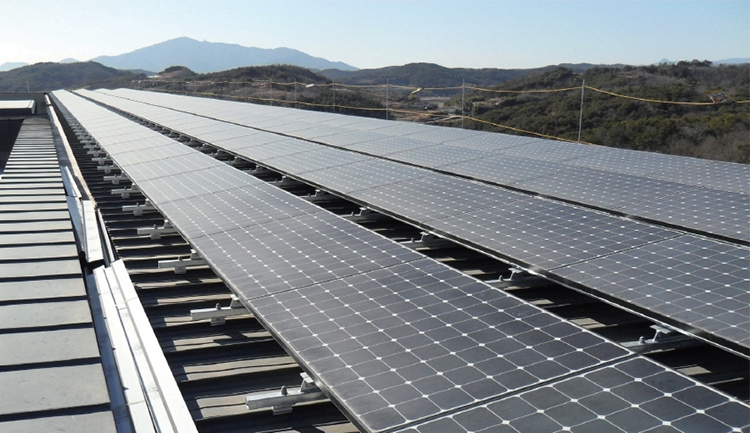

태양광 시스템

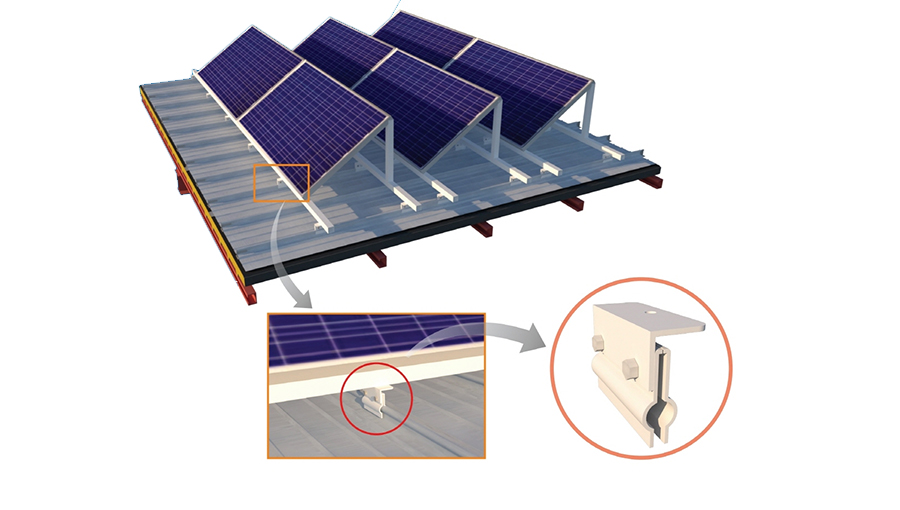

Cameo 내진 Roof System은 특화 부자재를 사용하여 태양광 발전설비를 Roof Panel의 타공 없이 경제적인 비용으로 시공할 수 있습니다.

지붕에 태양광 발전 설비 설치 시 기존 공법과 같이 지붕패널 위에 타공 및 볼트체결 후 실리콘 처리방식은 수 년 후 지붕철판의 열팽창 및 장기간 진동이나 실리콘의 경화현상에 의해 슬롯홀 발생이 크게 우려되나, Cameo 내진 Roof System은 타공을 하지 않고 별도의 체결 시스템을 통해 상부의 태양광 발전 설비를 체결, 지붕 패널의 파손을 방지 완벽한 방수 시스템을 자랑합니다.

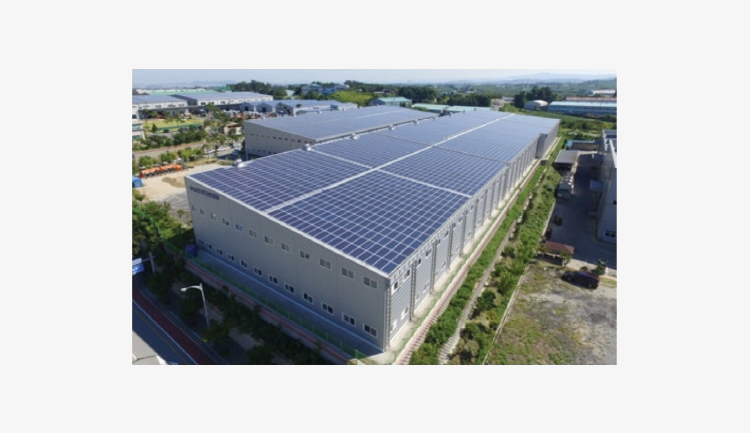

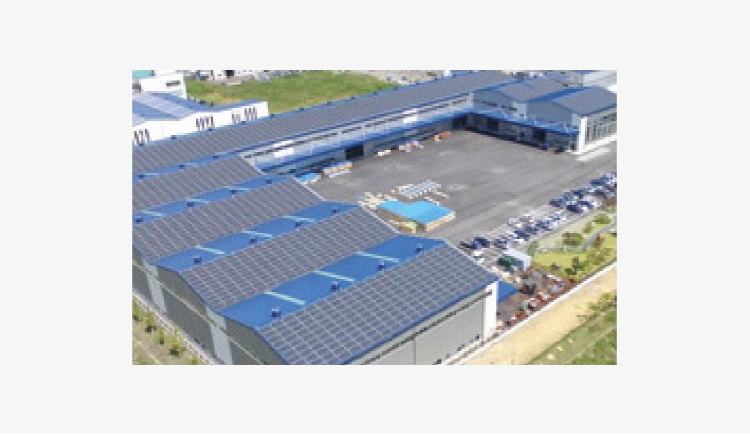

시공사례

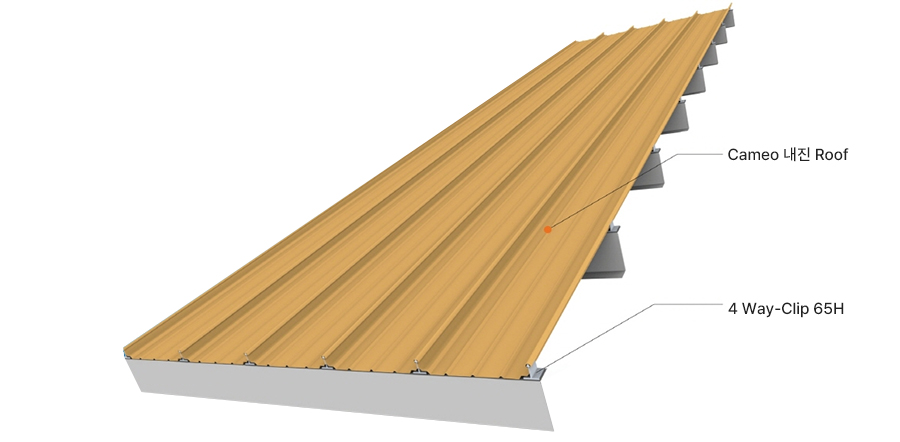

홑강판

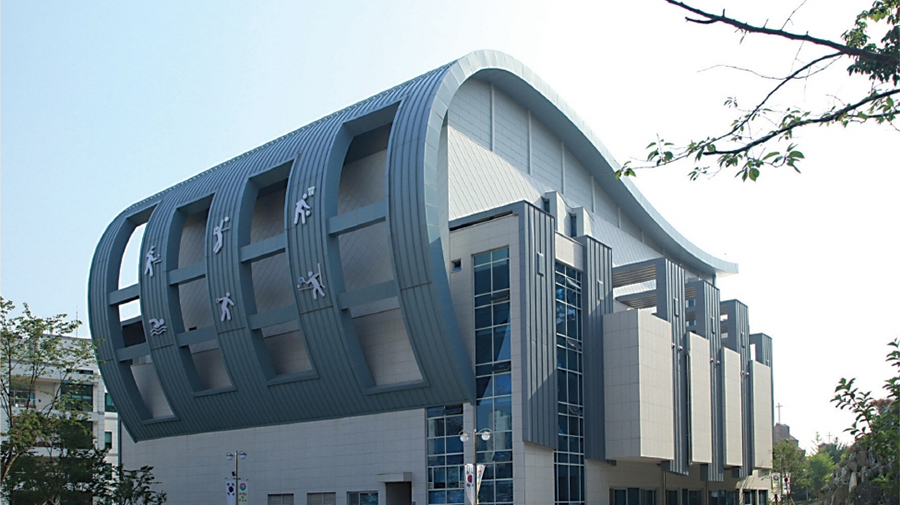

시공사례

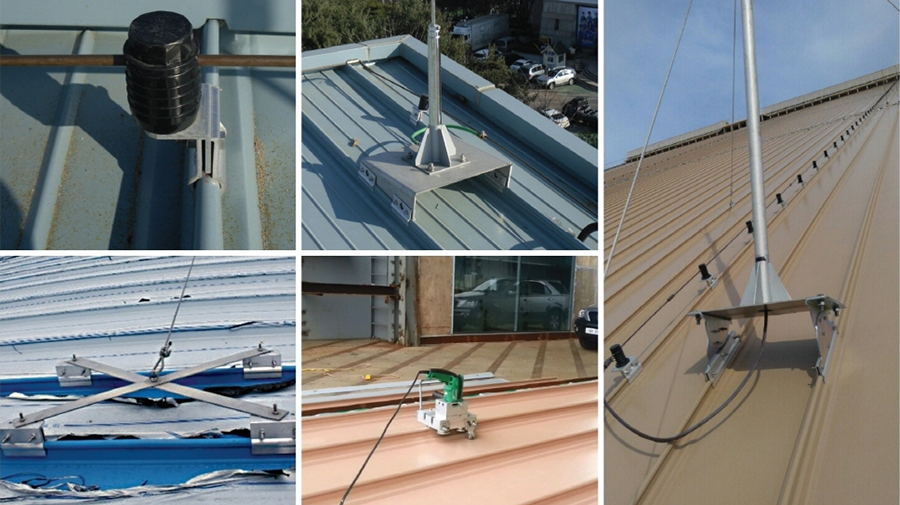

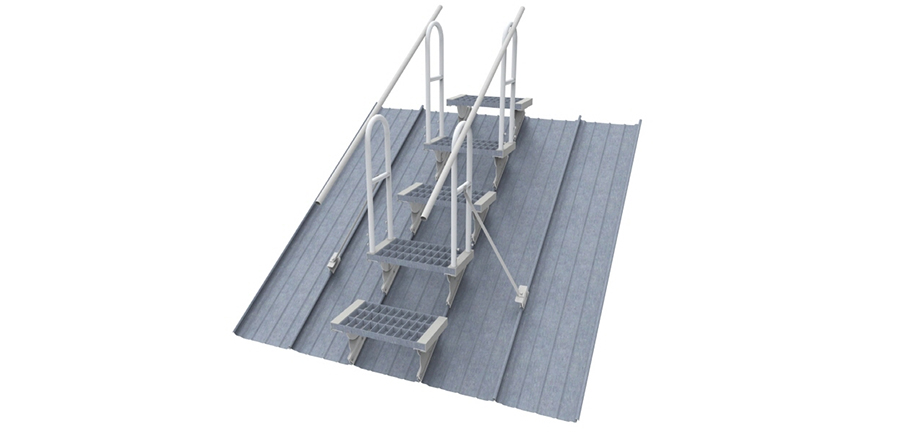

악세서리

시공사례

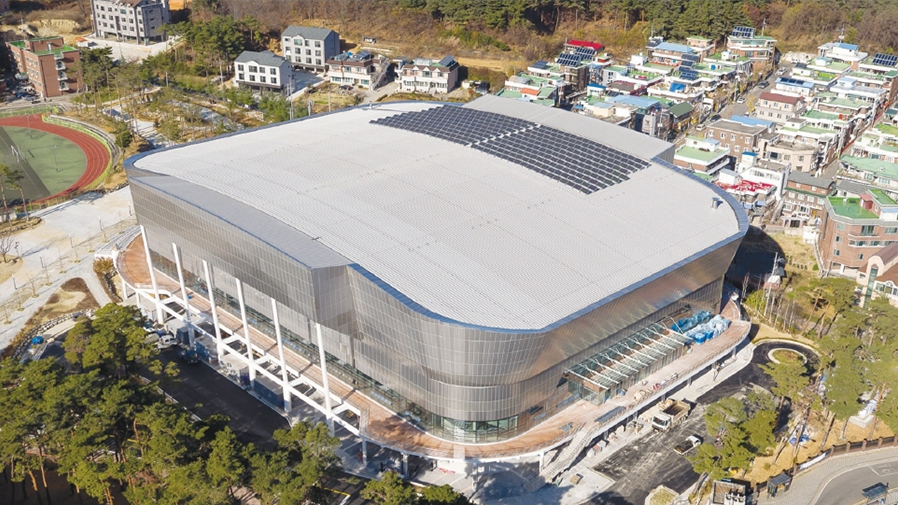

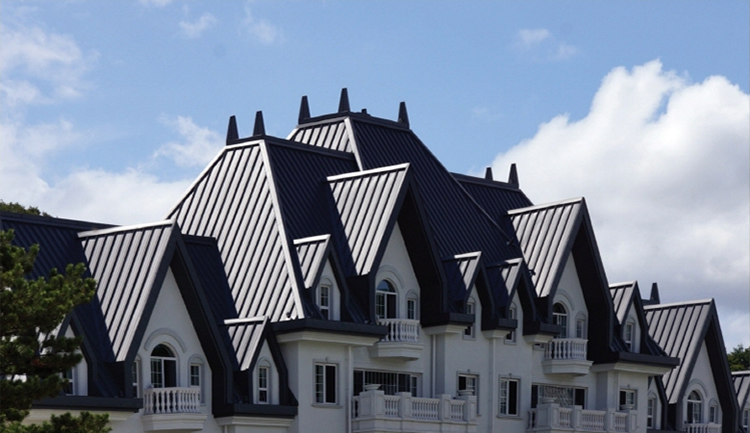

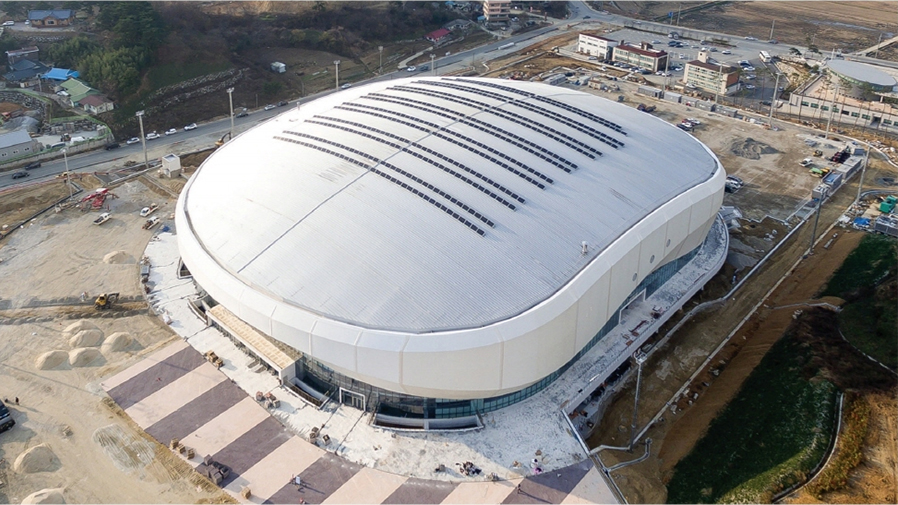

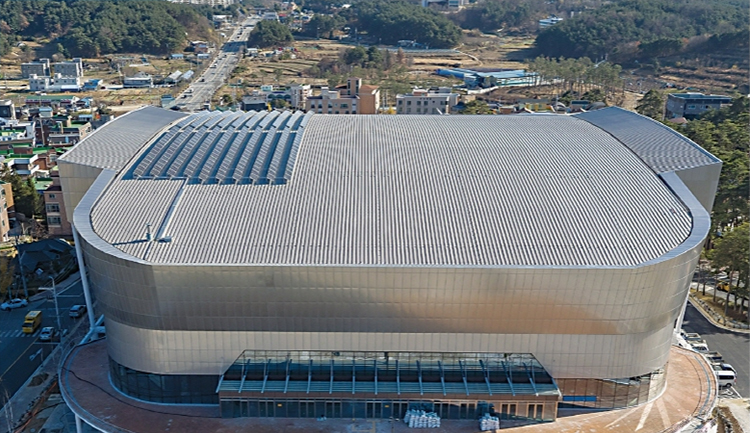

Cameo 내진 Roof 적용사례

컬러차트

•  DK-01(백색)
•  DK-02(아이보리)
•  DK-03(녹색)
•  DK-04(청색)
•  DK-05(오렌지색)
•  DK-06(빨강색)
•  DK-07(은회색)
•  DK-08(회색)
•  DK-09(진회색)
•  DK-10(CAMEO 그레이)
•  DK-11(CAMEO 다크 그레이)
•  DK-12(CAMEO 브라운)
•  DK-13(CAMEO 블랙)
•  DK-14(CAMEO 블루)
•  DK-15(CAMEO 레드)
•  DK-16(현무암)
•  DK-17(화강석)
•  DK-18(자색대리석)

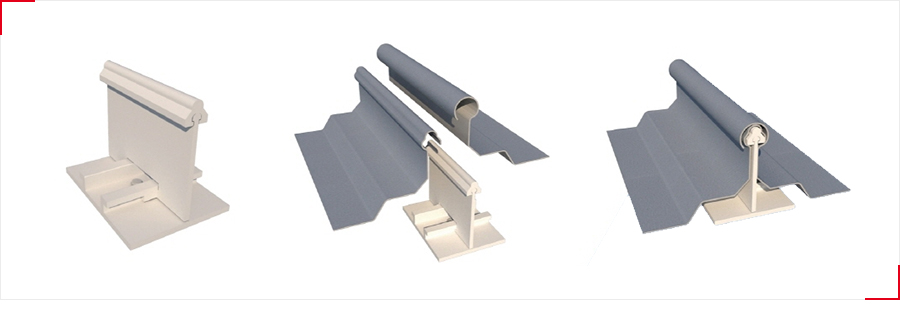

설계도

Cameo 내진 Roof 4Way Sliding Bar

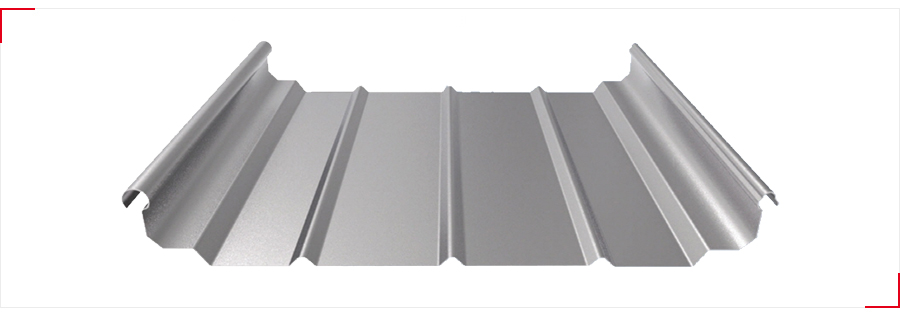

Cameo 내진 Roof Profile
